AJUSTEMENTS

Mise en situation

Il existe trois sortes d'ajustements :

• Avec jeu.
• Serré (avec serrage).
• Incertain.

Hypothèses et données

Les valeurs fournies permettent de retrouver les caractéristiques des ajustements.

Etude demandée

Ajustements avec tolérances normalisées

Pour les ajustements suivants, calculer les jeux maxi et mini puis indiquer le type d'ajustement.

• 10 H11/d11
• 20 H9/e9
• 30 H7/g6
• 40 H6/js5
• 50 H7/p6

Ajustements avec tolérances chiffrées

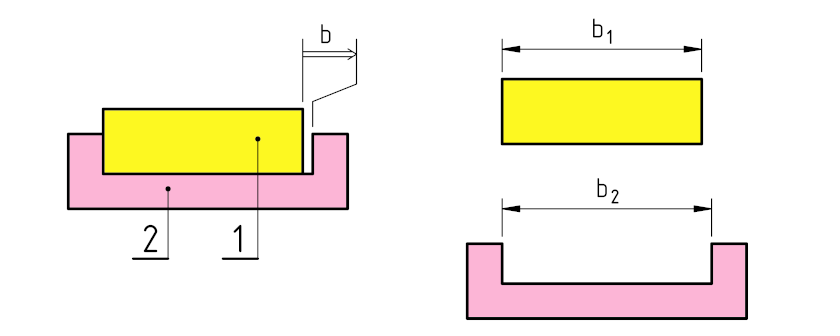

On souhaite que la pièce 1 puisse entrer librement dans la pièce 2. Pour cela, le décalage de la pièce 1 au maximum vers la gauche doit engendrer un jeu. Cette condition fonctionnelle se définit par la cote condition b.

Exercice 1

Données :

• b₁ = 60^{0
  -0,1}
• b₂ = 60^{+0,3
  +0,1}

Questions :

1. Dessiner la chaîne minimale de cotes sur le dessin d'ensemble.
2. Déterminer la cote condition b.
3. Comparer les intervalles de tolérance ITb, ITb₁ et ITb₂

Exercice 2

Données :

• b = 0^{+0,5
  +0,1}
• b₁ = 40^{+0,2
  0}

Questions :

1. Déterminer la cote dimensionnelle b₂.
2. Que se passerait-il si l'intervalle de tolérance sur la cote condition b était inférieur à celui de la cote dimensionnelle b₁?

Exercice 3

Données :

• b = 0^{+0,7
  +0,1}
• b₁ ≈ b₂ ≈ 50
• ITb₁ = ITb₂

Questions :

1. Indiquer les intervalles de tolérance ITb₁ et ITb₂.
2. Proposer une cote dimensionnelle b₁.
3. Calculer la cote dimensionnelle b₂ correspondante.
