CHAINES DE COTES
ASSEMBLAGE BOULONNE

Mise en situation

On souhaite fixer deux plaques 4 et 7 l'une contre l'autre à l'aide du boulon constitué de la vis 1 et de l'écrou 5.

Hypothèses et données

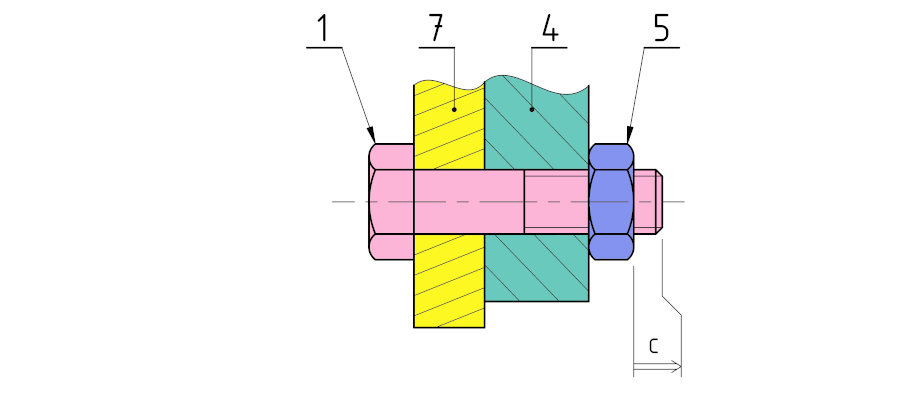

• Dessin d'ensemble partiel :

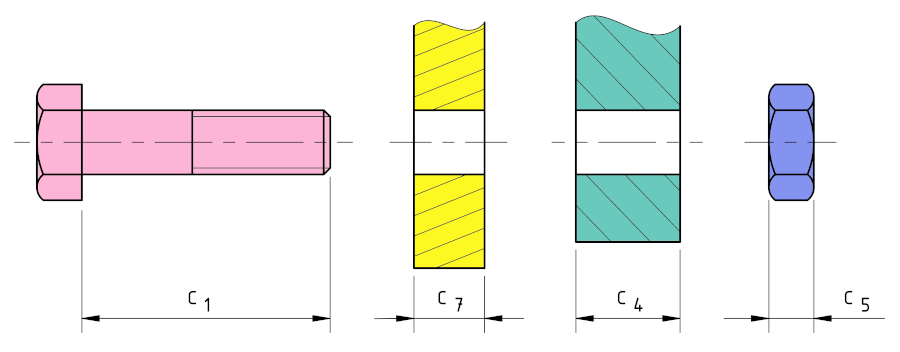

• Dessins de définition :

• Cotes dimensionnelles imposées :
  • c₁ = 45 js15 = 45 ^±0,5
  • c₅ = 6 h14 = 6 <sup>0
    - 0,3</sup>
  • c₄ = 20 ^±0,1
• Cote condition : c = 3 ^±1

Etude demandée

1. Dessiner, sur le dessin d'ensemble partiel, la chaîne minimale de cotes relative à la cote condition c.
2. Calculer les cotes maximale et minimale sur la pièce 7, notées c₇ maxi et c₇ mini, puis proposer une cote dimensionnelle c₇.
3. Vérifier vos résultats en calculant l'intervalle de tolérance ITc sur la cote condition c de deux manières différentes.
