CHAINES DE COTES
MONTAGE D'UN PISTON

Mise en situation

On souhaite fixer un piston de vérin hydraulique 13 à l'extrémité d'une tige 6 à l'aide d'un écrou hexagonal 12 et d'une rondelle plate 7.

Hypothèses et données

• Dessin d'ensemble partiel :

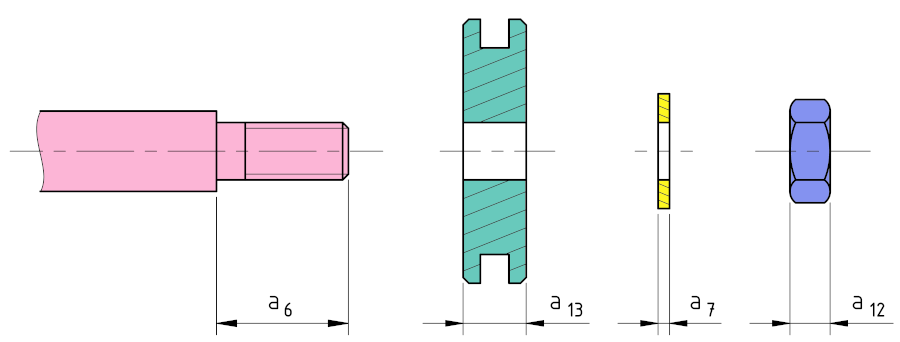

• Dessins de définition :

• Cotes dimensionnelles imposées :
  • a₁₂ = 8,4 h14 = 8,4 ^{0
    -0,36}
  • a₇ = 2 ^±0,09
  • a₁₃ = 10 ^±0,1
• Cote condition : a = 3 ^{+1
  0}

Etude demandée

1. Dessiner, sur le dessin d'ensemble partiel, la chaîne minimale de cotes relative à la cote condition a.
2. Calculer les cotes maximale et minimale sur la pièce 6, notées a₆ maxi et a₆ mini, puis proposer une cote dimensionnelle a₆.
3. Vérifier vos résultats en calculant l'intervalle de tolérance ITa sur la cote condition a de deux manières différentes.
