CHAINES DE COTES
MONTAGE D'UNE POULIE

Mise en situation

Une poulie comporte une roue 4 à jante recevant un câble métallique. Cette roue tourne sur l'axe 9 monté sur les deux joues de la chape 6. L'anneau élastique pour arbre 7 empêche l'axe de sortir.

Hypothèses et données

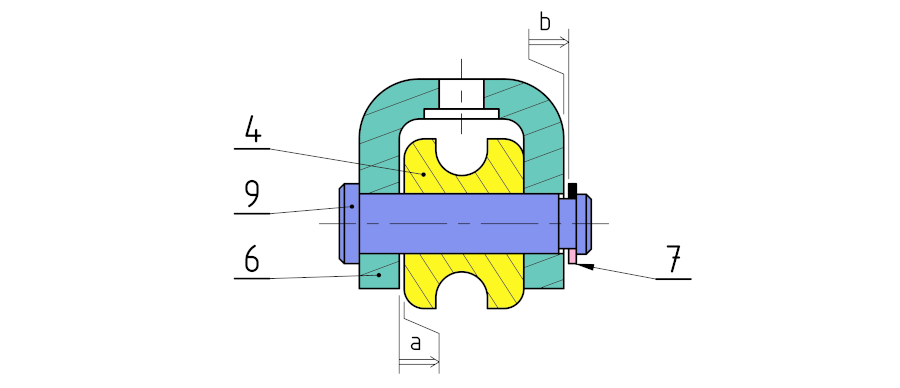

• Dessin d'ensemble partiel :

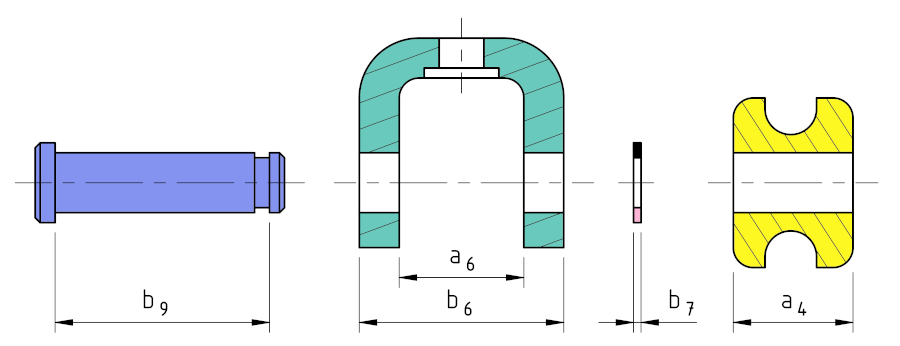

• Dessins de définition :

• Cotes dimensionnelles imposées :
  • a₆ = 25 <sup>0
    - 0,2</sup>
  • b₆ = 40 ^±0,1
  • b₇ = 1,2 h11 = 1,2 <sup>0
    - 0,06</sup>
• Cotes conditions :
  • a = 0,2 ^{+0,3
    0}
  • b = 0,2 ^{+0,4
    0}

Etude demandée

1. Dessiner, sur le dessin d'ensemble partiel, les chaînes minimales de cotes relatives aux cotes condition a et b.
2. Déterminer la cote dimensionnelle a₄.
3. Vérifier votre résultat en calculant l'intervalle de tolérance ITa sur la cote condition a de deux manières différentes.
4. Déterminer la cote dimensionnelle b₉.
5. Vérifier votre résultat en calculant l'intervalle de tolérance ITb sur la cote condition b de deux manières différentes.
