OPERATION DE FRAISAGE

Mise en situation

On étudie le mouvement d'aller et de retour d'un outil lors d'une opération de fraisage.

Hypothèses et données

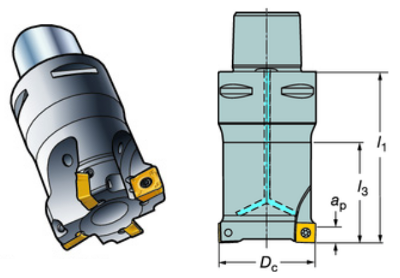

• Caractéristiques de la fraise :
  • Diamètre : D_c = d = 32 mm
  • Nombre de dents : z = 4

• Fréquence de rotation de l'outil : N = 1500 tr/min
• Rappels :   N = 1000 . Vc / ( π . d )      Vf = fz . z . N

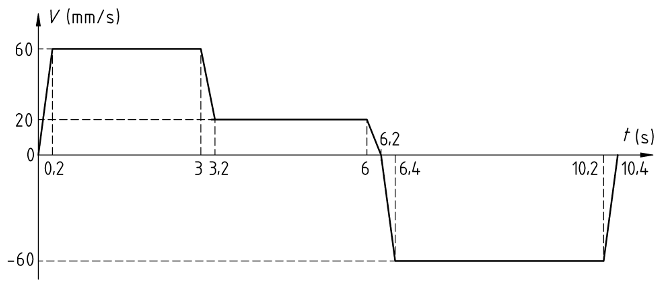

• Le mouvement de translation de la tête de broche est donné par le graphique ci-dessous. Ce mouvement se décompose en huit phases.

Etude demandée

1. Quelle est la vitesse d'avance rapide Vr, en mm/min?
2. Quelle est la vitesse d'avance d'usinage Vf, en mm/min?
3. Calculer l'avance par dent fz, en mm/tr/dent.
4. Pour chacune des huit phases, déterminer l'accélération ∂ de la tête de broche, en mm/s². Présenter vos calculs sur feuille de copie et les résultats dans le tableau ci-dessous.
5. Pour chacune des huit phases, déterminer le déplacement Δx de la tête de broche, en mm. Présenter vos calculs sur feuille de copie et les résultats dans le tableau ci-dessous.
6. A la fin des huit phases, l'outil est-il revenu à sa position de départ?
7. Indiquer la course c de la tête de broche, en mm.
8. Calculer la vitesse de coupe Vc, en m/min et en m/s.
9. Quelle est la vitesse angulaire ω de la fraise, en rad/s.
10. Déterminer de deux manières différentes l'accélération normale ∂_n d'un point situé à la périphérie de la fraise, en m/s².
