CLAVETTE PARALLELE

Mise en situation

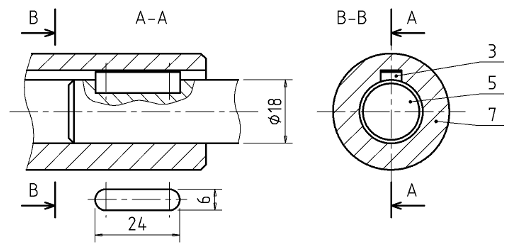

Sur le dessin ci-dessous, le manchon 7 entraîne en rotation l'arbre 5 par l'intermédiaire de la clavette parallèle 3. On souhaite s'assurer que la clavette 3, en acier, est correctement dimensionnée.

Hypothèses et données

• Couple à transmettre : C = 46 N.m.
• Résistance limite élastique au glissement de l'acier : Reg = 170 MPa.
• Coefficient de sécurité minimal : s = 3.

Travail demandé

1. Déterminer la force de cisaillement F à laquelle est soumise la clavette, en N.
2. Calculer la surface cisaillée S, en mm².
3. En déduire la contrainte tangentielle τ dans la clavette, en MPa.
4. Conclure.
