GOUPILLE CYLINDRIQUE

Mise en situation

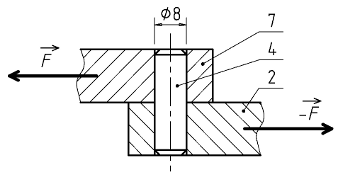

Une goupille cylindrique 4, utilisée pour assembler deux plaques 2 et 7, est soumise à du cisaillement. On souhaite vérifier le dimensionnement de cette goupille, fabriquée en acier.

Hypothèses et données

• Diamètre de la goupille : d = 8 mm
• Force de cisaillement qu'elle doit supporter : F = 390 daN
• Résistance limite élastique au glissement de l'acier : Reg = 180 MPa
• Coefficient de sécurité: s = 2

Etude demandée

1. Calculer la contrainte tangentielle τ supportée par la goupille, en MPa.
2. La goupille est-elle correctement dimensionnée?
