LEVIER COUDE

Mise en situation

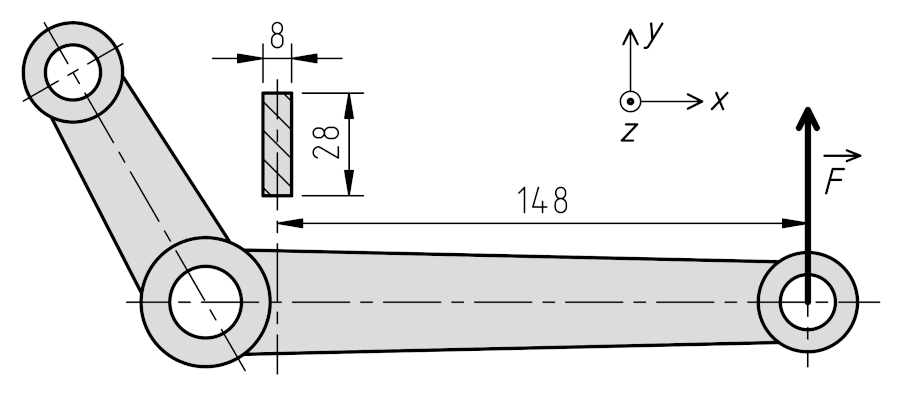

Dans un mécanisme articulé, la transmission du mouvement s'effectue par l'intermédiaire du levier coudé à 120° représenté ci-dessous. Une des extrémités de cette pièce en acier reçoit la force F. La partie la plus sollicitée de la pièce est celle représentée sur la section du dessin. On souhaite vérifier ses dimensions.

Hypothèses et données

• Force à l'extrémité du levier : F = 95 daN.
• Résistance limite élastique à la traction de l'acier : Re = 235 MPa.
• Coefficient de sécurité : s = 1,7.

Etude demandée

1. Calculer le moment fléchissant M_f au niveau de la section la plus sollicitée, en N.mm.
2. Déterminer le moment quadratique I_Gz de la section la plus sollicitée, en mm⁴.
3. En déduire le module de flexion I_Gz/v, en mm³.
4. Calculer la contrainte normale maximale σ_max, en MPa.
5. Calculer la contrainte tangentielle τ dans la section, en Mpa.
6. Conclure.
