BIELLETTE

Mise en situation

Dans un mécanisme, une biellette est soumise à un effort de compression. On souhaite vérifier son dimensionnement.

Hypothèses et données

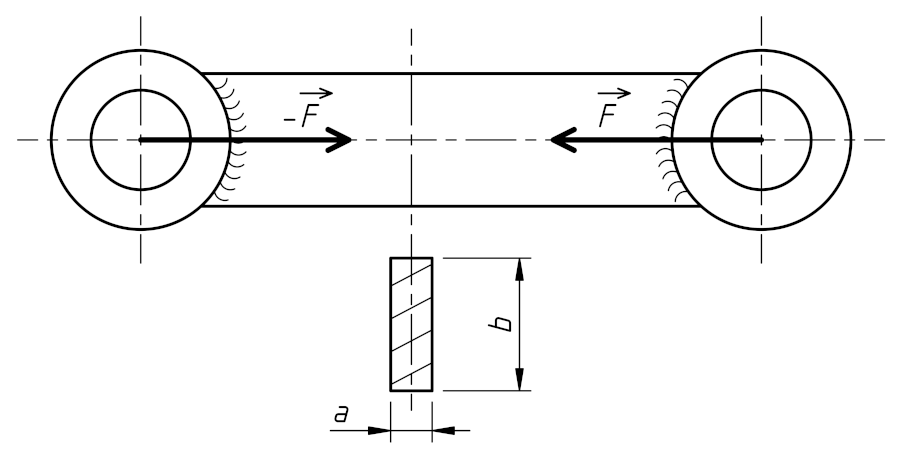

• Dimensions de la section soumise à la compression :
  • a = 6 mm
  • b = 18 mm
• Force de compression : F = 950 daN
• Coefficient de sécurité : s = 3
• Acier constituant la biellette : S355
• Autres aciers disponibles :

Etude demandée

1. Déterminer la contrainte normale σ dans la biellette, en MPa.
2. Calculer la résistance pratique élastique Rpe, en Mpa.
3. La biellette est-elle correctement dimensionnée?
4. Quelle force maximale Fmax, en daN, est capable de supporter la biellette (coefficient de sécurité pris en compte)?
5. Serait-il possible de réduire la dimension b? Si oui, quelle serait cette dimension?
6. Calculer les valeurs de Rpe pour les autres aciers. Le coût de la pièce peut-il diminuer en la fabriquant dans un acier moins résistant?
