PORTE COULISSANTE

Mise en situation

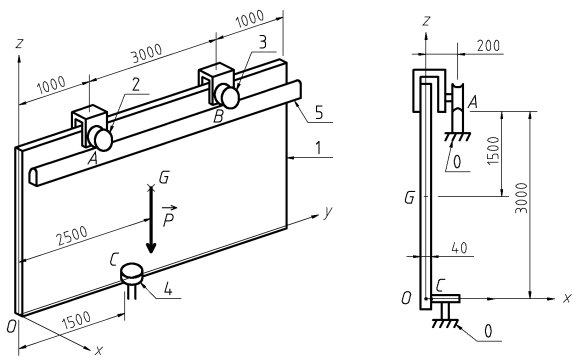

La porte coulissante proposée ci-dessous se compose :

La porte est en appui en A et B sur le rail 5 par l'intermédiaire des deux galets 2 et 3. L'ensemble coulisse librement le long du rail 5 posé horizontalement. La stabilité de la porte 1 est assurée par le galet 4 dont le contact avec le panneau 1 est effectué en C.

On souhaite connaître les forces que supportent les trois galets, en vue de leurs dimensionnements.

Hypothèses et données

Travail demandé

Déterminer les normes des forces que supportent les trois galets. Pour cela, isoler l'ensemble constitué du panneau 1 et des deux galets 2 et 3.
