TREUIL ELECTRIQUE
Mise en situation

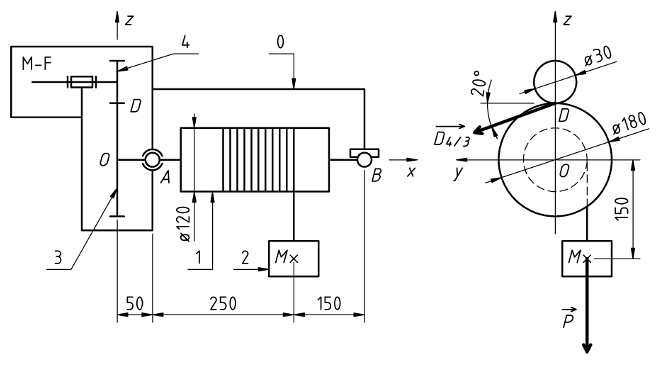

Un treuil électrique est schématisé ci-dessous. Il est constitué :
- D'un moteur frein (M-F).
- D'un réducteur de vitesse à engrenage normalisé (frottement négligé, angle de pression α = 20°),
constitué du pignon 4 et de la roue dentée 3.
- D'un tambour 1 sur lequel s'enroule le câble supportant la charge 2.
- D'un ensemble de trois carters repérés 0.
On souhaite dimensionner les paliers placés en A et en B, ainsi que le module de l'engrenage.
Hypothèses et données
- Les liaisons sont parfaites et les pièces supposées indéformables.
- La vitesse de rotation du tambour 1 est constante.
- Toutes les masses, autres que celle de la charge 2, sont négligeables.
- On se place dans le cas où la charge 2 est de poids P = 104 N (poids maximal).
Etude demandée
Déterminer les actions mécaniques s'exerçant sur l'ensemble S = {1; 2; 3}, puis conclure.
