CRIC HYDRAULIQUE

Mise en situation

Ce cric rouleur est utilisé pour soulever de lourdes charges dans les ateliers.

Mode opératoire :

• Levage : Après avoir positionné le cric sous la charge à soulever, placer le levier dans la gouge de commande de la pompe puis agir sur celui-ci par un mouvement alternatif de bas en haut.
• Abaissement : Appuyer sur la pédale prévue à cet effet.

Hypothèses et données

• Hauteur mini : 250 mm.
• Hauteur maxi : 600 mm.
• Masse totale : 3,4 kg.
• Charge maximale supportée : 2000 daN.
• Les liaisons sont parfaites et les pièces supposées indéformables.
• Le cric étant en équilibre, l'utilisateur n'exerce aucune action sur le levier de manoeuvre.
• Le poids propre du cric est négligeable par rapport à la charge appliquée sur son plateau.
• Compte tenu de la symétrie du système, le sol exerce deux forces identiques sur les roues avant et deux autres forces identiques sur les roues arrière.

Etude demandée

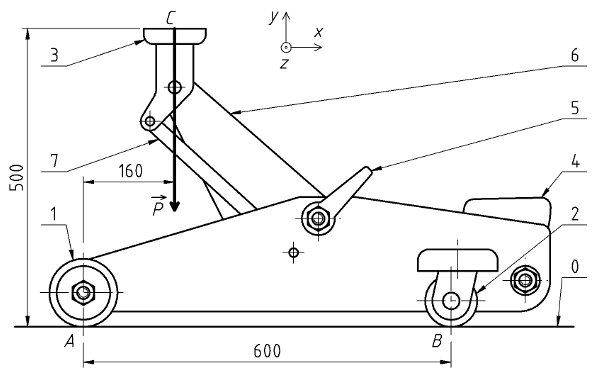

Déterminer la charge maximale supportée par une roue du cric dans la position représentée sur le dessin.
