RENVOI DE SERRAGE

Mise en situation

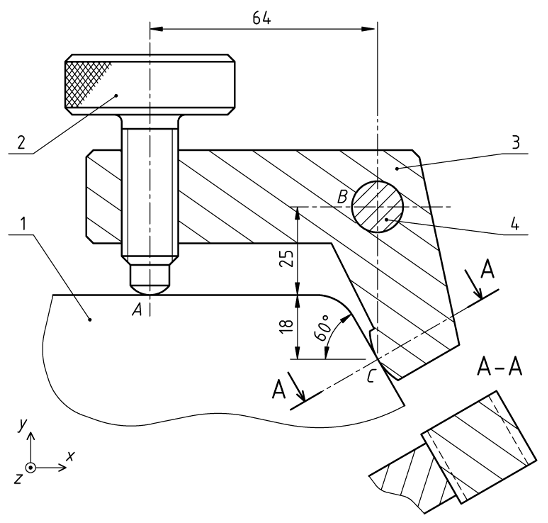

Le dessin d'ensemble partiel représente un renvoi de serrage utilisé dans un montage d'usinage. Il permet de plaquer la pièce à percer 1 contre trois appuis non représentés sur le dessin. L'étude a pour but de s'assurer de l'efficacité du serrage.

Hypothèses et données

• Le point B est situé au centre de l'axe 4.
• Les liaisons sont parfaites et les pièces supposées indéformables.
• Le problème est plan, l'ensemble est immobile.
• Les poids des pièces sont négligeables.
• L'action en A de la vis moletée 2 sur la pièce 1 a une intensité de 3 daN.

Etude demandée

1. Quels sont les noms des liaisons :
   • Entre la vis moletée 2 et le renvoi 3?
   • Entre la vis moletée 2 et la pièce à percer 1?
   • Entre le renvoi 3 et l'axe 4?
   • Entre le renvoi 3 et la pièce à percer 1?
2. Proposer un schéma cinématique en vue plane de ce renvoi de serrage, mettant en évidence ces quatre liaisons.
3. Déterminer toutes les forces exercées sur l'ensemble constitué de la vis moletée 2 et du renvoi 3.
   Echelle proposée dans le cas d'une résolution graphique : 1 cm représente 0,5 daN.
