CONSTRUIRE DES IMAGES AVEC UNE APPLICATION WEB

Introduction

L'objectif est de réfléchir aux solutions pour réaliser des images avec une application web. Concernant les langages utilisés pour ces applications, on se limite ici au HTML, au CSS, au JavaScript et au PHP.

Nous étudions, dans un premier temps, les techniques de base pour créer les images. Celles-ci peuvent être produites par le serveur ou par le client.

Dans un deuxième temps, on s'intéresse à quelques-unes des nombreuses bibliothèques disponibles.

Construire une image coté serveur

L'image est construite par le serveur puis, celle-ci étant créée, elle est transférée au client. Pendant quelques années, la seule solution pour créer des images par une application web fut de les produire par le serveur.

Attention à ce que le module PHP, installé sur le serveur, soit configuré pour accepter la création d'images. PHP propose différentes fonctions pour dessiner des rectangles, des points, des cercles, des lignes...

Exemple de code

Les fichiers index.php et image.php sont placés dans le même dossier, sur le serveur.

1. Fichier index.php

<!DOCTYPE html>
<html>
  <head>
    <meta charset="utf-8">
  </head>
  <body>
    <p>Image :</p>
    <?php
      echo "<img src='image.php'>";
    ?>
  </body>
</html>

2. Fichier image.php

<?php

// Création de l'image
$largeur=250;
$hauteur=150;
$im=imagecreate($largeur,$hauteur);

// Définition des couleurs
$bleu=imagecolorallocate($im,200,200,255);
$rouge=imagecolorallocate($im,255,0,0);

// Dessins d'un rectangle, d'une ligne et d'un point
imagefilledrectangle($im,0,0,$largeur,$hauteur,$bleu);
imageline($im,20,20,230,130,$rouge);

// Sortie de l'image
header("content-type: image/png");
imagepng($im);
imagedestroy();

?>

Résultat obtenu

Construire une image coté client

Solution pour les anciens navigateurs

Cette solution pour générer des images consiste à créer et positionner des cadres réalisés avec des balises div. Un grand cadre est utilisé pour le fond d'image. De petits cadres, d'un pixel par un pixel par exemple, sont positionnés sur ce fond d'image.

L'avantage de cette solution est la compatibilité avec les anciens navigateurs. L'inconvénient est qu'il n'est possible de dessiner que des points, des rectangles, des segments horizontaux ou verticaux. Ceci étant, il existe des bibliothèques en JavaScript basées sur cette solution pour obtenir simplement des cercles, des segments et toutes sortes d'entités.

Exemple de code

<!DOCTYPE html>
<html>
  <head>
    <meta charset="utf-8">
    <style>
      #dessin {
        position: relative;
        width: 200px;
        height: 130px;
        background-color: pink;
      }
      #dessin div {
        position: absolute;
        width: 1px;
        height: 1px;
      }
    </style>
    <script>
      function plot(x, y, color) {
        im = document.createElement('div');
        im.style.left = Math.round(x) + "px";
        im.style.top = Math.round(y) + "px";
        im.style.backgroundColor = color;
        document.getElementById('dessin').appendChild(im);
      }
      window.onload = function() {
        for(var x=0;x<200;x++) {
          var y = 65 + Math.sin(x/20) * 50;
          plot(x, y, 'blue');
        }
      };
    </script>
  </head>
  <body>
    <p>Image :</p>
    <div id='dessin'></div>
  </body>
</html>

Résultat obtenu

Utilisation de CANVAS

L'élément canvas fait partie de la spécification HTML5.

Il permet de créer une surface de dessin de taille fixe, sur laquelle sont placée toutes sortes d'entités (points, lignes, cercles...) à l'aide de fonction en JavaScript. On peut actuellement dessiner en 2D.

Dans le futur, il est probable qu'un contexte 3D, basé sur OpenGL, sera mis en place. Actuellement, Opéra supporte en version bêta le contexte 3D, qu'il vous est donc possible de tester.

Exemple de code

<!DOCTYPE html>
<html>
  <head>
    <meta charset="utf-8">
    <script>
      function dessiner() {
        im = document.getElementById('dessin').getContext('2d');
        im.fillStyle = "rgb(200, 0, 0)";
        im.fillRect (0, 0, 150, 70);
        im.fillStyle = "rgba(0, 0, 200, 0.5)";
        im.fillRect (50, 30, 150, 70);
      }
    </script>
  </head>
  <body onload="dessiner()">
    <p>Image :</p>
    <canvas id="dessin" width="300" height="200">
      Texte pour les navigateurs ne supportant pas canvas.
    </canvas>
  </body>
</html>

Résultat obtenu

Utilisation de SVG

SVG est un format d'image vectoriel reposant sur une syntaxe XML. Une image dans ce format peut être intégrée à une page aux formats XHTML... ou HTML selon les navigateurs.

Une image peut être produite de deux manières :

Naturellement, seule la première solution nous intéresse ici.

Exemple de code

<!DOCTYPE html>
<html>
  <head>
    <meta charset="utf-8">
  </head>
  <body>
    <p>Image :</p>
    <svg width="300" height="150">
      <rect x="0" y="10" height="60" width="120" fill="#2233dd" />
      <polyline points="20,30 300,30 20,120" fill="#ffdd44" />
      <circle cx="120" cy="60" r="60" fill="#33cc22" opacity=".6" />
      <line x1="80" y1="60" x2="200" y2="90" stroke="#dd0000" stroke-width="3" />
    </svg>
  </body>
</html>

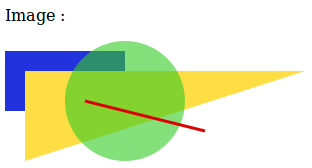

Résultat obtenu

On notera :

<img src="image.svg">

Utilisation de bibliothèques

Introduction

Pour faciliter la création d'images, il existe un grand nombre de bibliothèques, librairies ou frameworks. L'objectif, en général, est de faciliter la production d'images harmonieuses, élégantes, artistiques.

Coté serveur, deux grandes familles de solutions se dégagent :

Coté client, l'image est généralement produite selon l'une des trois méthodes décrites ci-dessus.

Graphiques obtenus

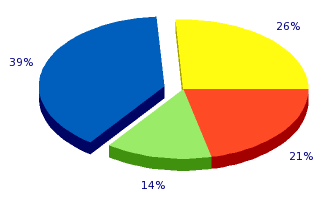

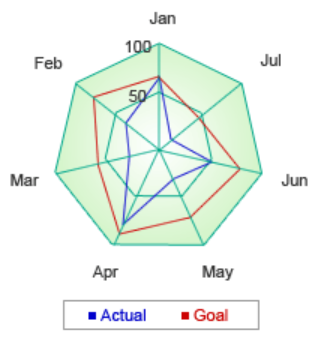

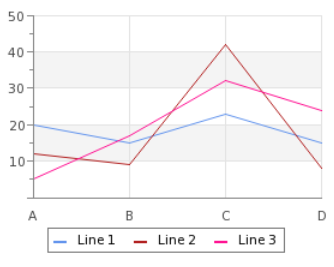

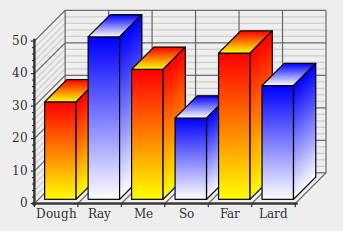

Ces bibliothèques permettent, en général, d'obtenir plusieurs types de graphiques :

Exemples de bibliothèques

RGgraph

Description : RGgraph est une bibliothèque en JavaScript, pour créer des images basées sur SGV ou canvas, sous licence MIT.
Site : https://www.rgraph.net/

JQplot

Description : JQplot est un module d'extension en JavaScript pour jQuery, sous licence GPL v2.
Site : http://www.jqplot.com/

flotcharts

Description : flotcharts est autre un module d'extension en JavaScript pour jQuery, sous licence MIT.
Site : http://www.flotcharts.org/

D3.js

Description : D3.js est une bibliothèque JavaScript, fonctionnant aussi avec node.js, sous licence BSD.
Site : https://d3js.org/

plotly.js

Description : plotly.js est une bibliothèque JavaScript dérivée de D3.js.
Site : https://plot.ly/javascript/

dc.js

Description : dc.js est une autre bibliothèque JavaScript dérivée de D3.js.
Site : https://dc-js.github.io/dc.js/

Chart.js

Description : Chart.js est une bibliothèque JavaScript, sous licence MIT.
Site : http://www.chartjs.org/

dygraphs

Description : dygraphs est une autre bibliothèque JavaScript, sous licence MIT.
Site : http://dygraphs.com/

Highcharts

Description : Highcharts est une librairie en JavaScript, gratuite pour un usage non commercial.
Site : http://www.highcharts.com/

Vis.js

Description : Vis.js est une librairie en JavaScript, sous double licence Apache 2.0 et MIT.
Site : http://visjs.org/

SVGGraph

Description : SVGGraph est une librairie orientée objet en PHP, sous licence LGPL v3.
Site : http://www.goat1000.com/svggraph.php

Jpgraph

Description : Jpgraph est une librairie orientée objet en PHP, gratuite pour un usage non commercial.
Site : http://jpgraph.net/

Exemple de bibliothèque pour des images animées

gsap

Description : gsap est une librairie en HTML5 et CSS, avec diverses options de licence, la licence standard "sans frais" restant très permissive.
Site : http://greensock.com/gsap
Vidéo de présentation : https://www.grafikart.fr/tutoriels/javascript/greensock-animation-platform-415

P5.js

Description : P5.js est une librairie pour créer des animations basées sur canvas, sous licence LGPL v2.
Site : https://p5js.org/
