SOLIDWORKS
BOITE EN CARTON ONDULE
Introduction
Une société recherche une boîte en carton sur mesure
pour emballer le produit qu'elle fabrique et commercialise.
Elle fait appel à vous pour que vous lui proposiez une solution.
Cette boîte :
- Formera un parallélépipède rectangle de dimensions intérieures 250x150x100.
- Disposera d'un couvercle rabattable.
- S'obtiendra sans colle ni agrafe, par pliage d'une plaque de carton découpée et rainée,
permettant un stockage à plat.
- Sera réalisée en carton ondulé simple cannelure, double-face, d'épaisseur 3 mm.
Le modèle conçu sous SolidWork :

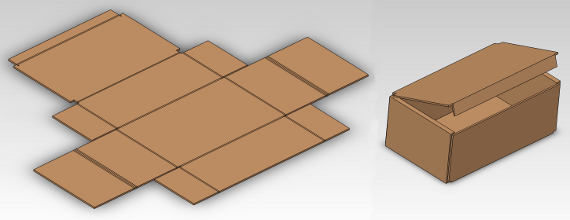

- Présentera la plaque de carton dépliée et la boîte obtenue après pliage.
- Se fera avec un rayon de pliage de 0,1 mm,
deux faces de carton en contact étant séparées par un jeu de 0,1 mm.
Modélisation de la boîte
Premier volume
Esquisse

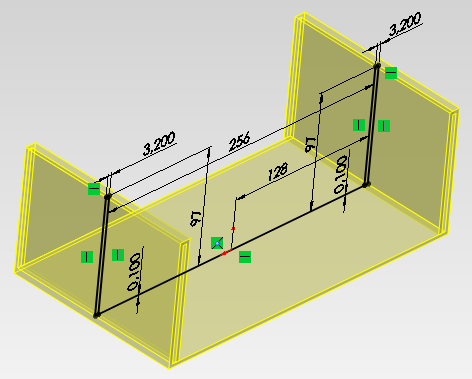

- Sélectionner le
plan de face
.
- Dessiner le profil. Attention à la position de l'origine du repère.
Ajout de matière par translation
Réaliser une extrusion sur une profondeur de 149,8 mm et une épaisseur de 3 mm.
L'option "plan milieu" permet de créer de la matière de part et d'autre du plan d'esquisse.
Deuxième volume
Esquisse

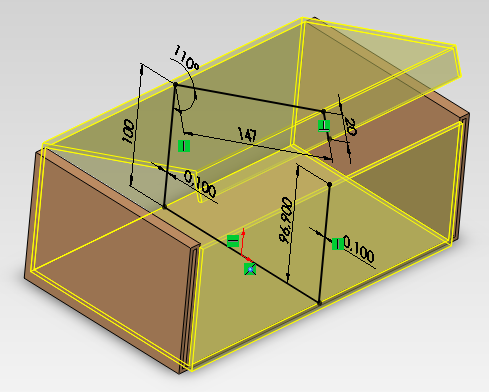

- Le premier volume étant créé, sélectionner le
plan de droite
.
- Dessiner le profil.
Ajout de matière par translation
Réaliser ensuite une extrusion sur une profondeur de 249,8 mm et la même épaisseur de 3 mm.
Comme précédemment, sélectionner l'option "plan milieu".
Troisième volume
Esquisse

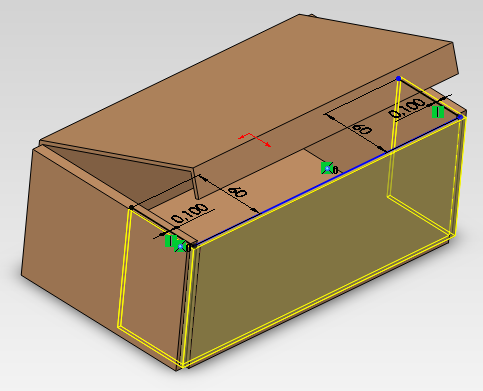

- Sélectionner, sur le bord supérieur de la boîte, la face horizontale.
- Reproduire le profil.
Ajout de matière par translation
Réaliser une extrusion sur une profondeur de 96,8 mm et l'épaisseur de 3 mm.
Quatrième volume
Faire une symétrie de ce dernier volume, par rapport au plan de face
, pour le reproduire
également de l'autre coté.
Cinquième volume
Esquisse

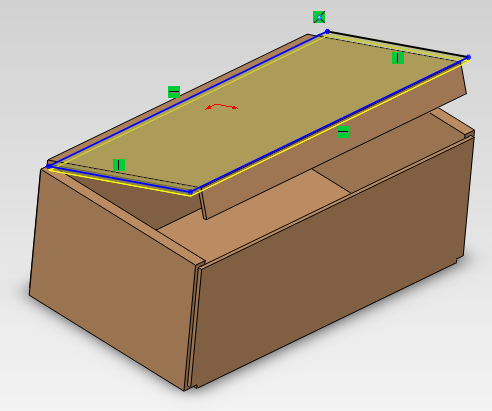

- Sélectionner la face sur le couvercle de la boîte.
- Reproduire le rectangle de manière à agrandir le couvercle.
Ajout de matière par translation
Réaliser une extrusion sur une épaisseur de 3 mm.
Finitions
Dépliage
Mettre en place le dépliage de l'ensemble (menu Insertion → Tôlerie → Plis)
avec un rayon de pliage de 0,1 mm.
Couleur
Pour terminer, choisir une couleur proche de celle du carton
pour améliorer la présentation de votre modèle.
