SOLIDWORKS
CHAPE

Introduction

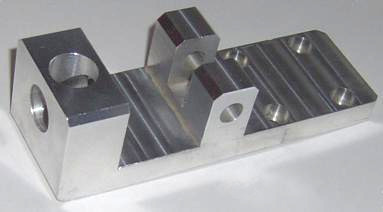

Cette chape en aluminium est usinée sur une fraiseuse à commande numérique. Le but est de modéliser cette pièce, de formes globalement prismatiques, afin de produire le programme en langage ISO.

Modélisation de la pièce

Premier volume

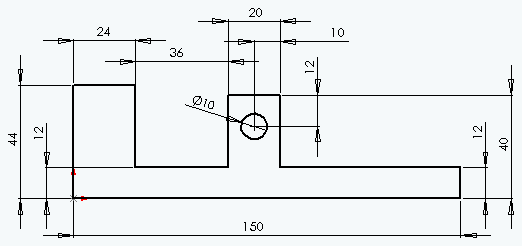

Esquisse

Ajout de matière par translation

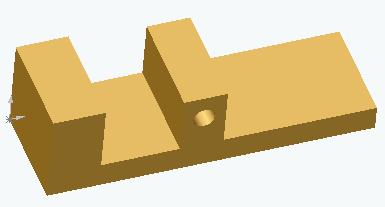

Cliquer ensuite sur le bouton bossage/base extrudé , entrer une profondeur de 48 mm puis valider pour obtenir le volume ci-dessous.

Deuxième volume

Esquisse

Retrait de matière par translation

Cliquer sur le bouton Retrait de matière extrudé , pour obtenir le perçage des trous verticaux :

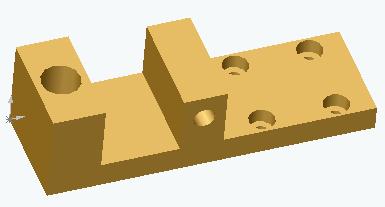

Troisième volume

Réaliser, de la même manière, les lamages :

Lors du dessin de l'esquisse, cliquer, si nécessaire, sur l'icône Ajouter des relations pour centrer les cercles par rapport aux trous.

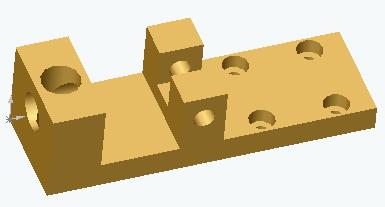

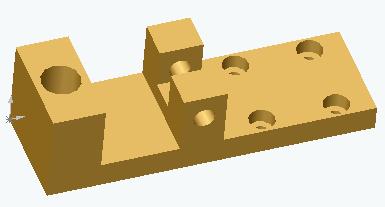

Quatrième volume

Réaliser, de la même manière, la rainure :

Cinquième volume

Réaliser le trou d'axe horizontal :

Sixième volume

Réaliser les chanfreins de 3 mm à 45°. Pour cela, aucune esquisse n'est à dessiner. Il suffit de sélectionner les arêtes qui doivent être remplacées par un chanfrein, puis de cliquer sur le bouton chanfrein . Utiliser la touche Ctrl du clavier pour sélectionner, avec la sourie, plusieurs arêtes en même temps.

Le travail est terminé!

Annexe

A la base, une MOCN (Machine-Outil à Commande Numérique) se programme en langage ISO. Le code s'obtient généralement avec un logiciel de FAO (Fabrication Assistée par Ordinateur) à partir du modèle volumique. Le morceau de programme ci-dessous montre à quoi ressemble ce langage.
