Dans la fenêtre SolidWorks, ouvrir (si ce n'est déjà fait) :
Les trois pièces que vous venez de dessiner.
Un assemblage vide : Fichier/Nouveau... puis sélectionner Assemblage.

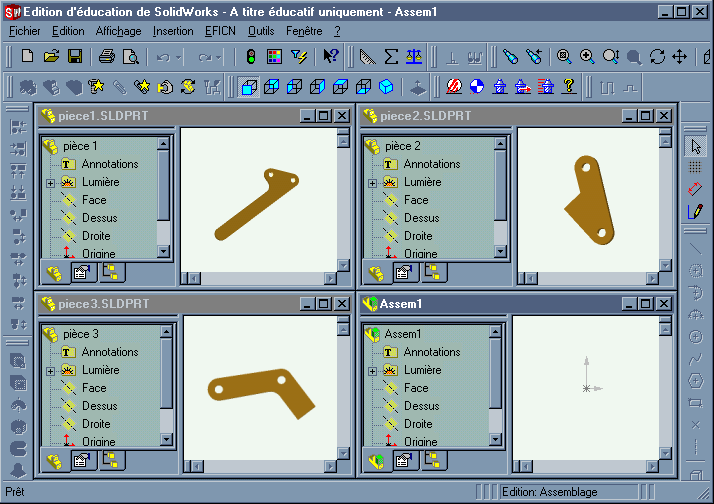

Sélectionner Fenêtre/Mosaïque horizontale pour obtenir :
Introduire le manche deux foix, puis les couteaux
Cliquer sur les pièces pour les faire glisser dans la fenêtre Assemblage.
Positionner les pièces
Positionnement approximatif
Deux icônes vous permettent de bouger vos pièces (sauf la pièce support, bien sûr) :
L'icône Rotation du composant pour les faire tourner.
L'icône Déplacer le composant pour les translater.

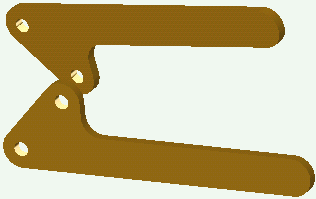

Placer les deux manches l'un en face de l'autre, de manière approximative, comme il est montré ci-dessous.
Positionnement exact
Pour réaliser la coaxialité entre les deux trous formant la liaison pivot :
Sélectionner une des deux surfaces cylindriques. Remarques :
Il est conseillé de faire un agrandissement.
Veiller a bien sélectionner une surface et non une arête ou un point.
Cliquer sur l'icône Contrainte.
Sélectionner la deuxième surface cylindrique.
Plusieurs contraintes d'assemblage vous sont proposées. Choisir Concentrique puis valider.
Essayer de bouger le manche pour constater qu'il est limité dans ses mouvements.
Terminer la liaison en ajoutant la contrainte Coïncident entre les deux surfaces planes en contact.
Créer, de la même manière, les trois autres liaisons pivot pour terminer l'assemblage.
