L'assemblage d'angle à tenon et mortaise est généralement réalisé en bois. Il permet, entre autre, de fabriquer des meubles en menuiserie.
L'objectif est de le modéliser avec SolidWorks. Pour cela, vous allez commencer par produire deux pièces :
Vous les assemblerez ensuite.
Une pièce se modélise à l'aide d'un ensemble de volumes. Pour chaque volume, vous devez :

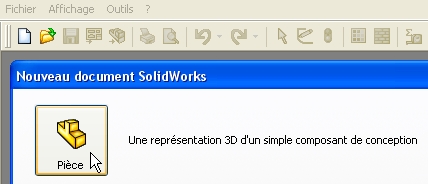

Après avoir démarré SolidWorks, sélectionner Fichier/Nouveau/Pièce
.
Vous allez créer le premier volume. Pour cela, il faut commencer par dessiner une esquisse.
Il est possible de la dessiner sur les plans de face, de dessus ou de droite.
Dans l'arbre de construction, à gauche de l'écran, sélectionner le Plan de face
.
Ensuite, dans le menu tout en haut de l'écran, sélectionner Insertion/Esquisse
.
Il existe deux sortes d'esquisse. Attention à ne pas sélectionner l'Esquisse 3D
!
A l'aide du bouton Ligne

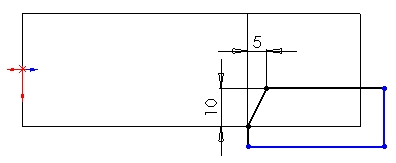

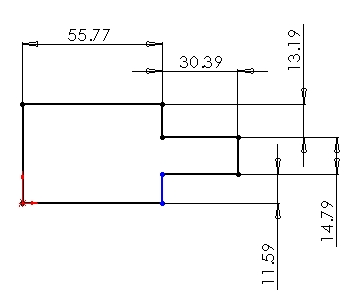

, reproduire l'esquisse ci-dessous.
Remarquer la position du repère, placé de préférence au coin inférieur gauche de la pièce.
Avec le bouton Cotation intelligente
,
coter la pièce sans vous préocuper des valeurs des cotes.
Changer les cotes pour mettre les bonnes valeurs.
Après avoir cliqué sur le bouton Sélectionner
,
il faut double-cliquer sur chaque cote.

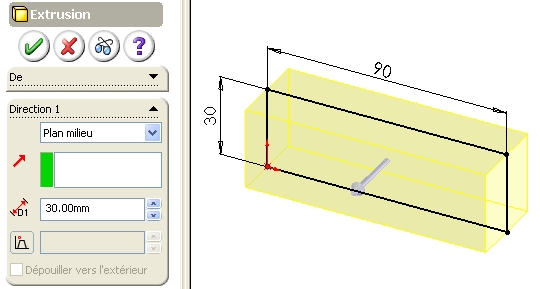

Sélectionner Insertion/Bossage-Base/Extrusion
.
Ensuite, à gauche de l'écran, sélectionner Plan milieu
, indiquer l'épaisseur 30 mm.

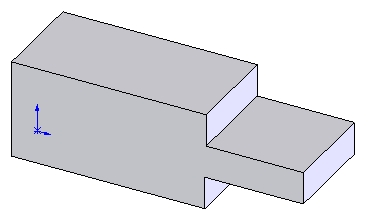

Valider pour obtenir :
Vous allez créer le deuxième volume et le soustraire au premier. Sélectionner la face ci-dessous, puisque c'est sur cette face que sera dessinée la nouvelle esquisse.
Tourner la pièce de sorte que la face sélectionnée soit parallèle à l'écran.
Plusieurs solutions permettent de tourner la pièce.
Par exemple, sélectionner la Vue de dessus
.
Comme pour le premier volume, sélectionner Insertion/Esquisse

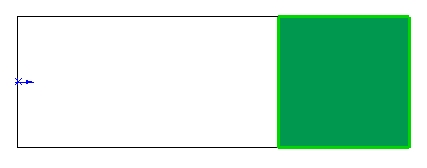

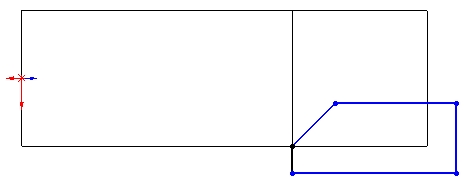

pour dessiner l'esquisse.
Puis Cotation intelligente
pour placer les cotes.

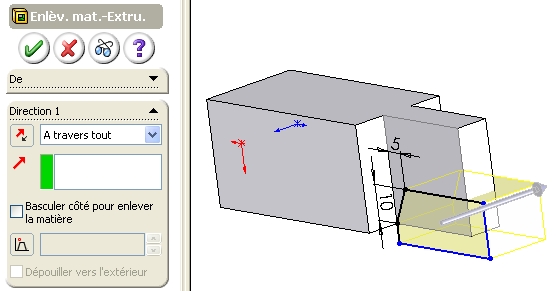

Sélectionner dans le menu Insertion/Enlèvement de matière/Extrusion
,
puis, à gauche de l'écran, A travers tout
.

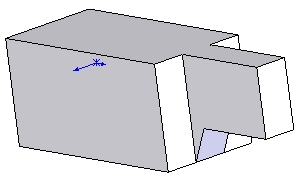

Valider pour obtenir :
La modélisation du tenon étant terminée, sauvegarder votre travail.
Après la modélisation du tenon, il vous faut modéliser la mortaise correspondante.
Ces pièces, fabriquées en bois, se rencontrent fréquemment en menuiserie.
Après avoir démarré SolidWorks, sélectionner Fichier/Nouveau/Pièce
pour commencer une nouvelle pièce.
Dans l'arbre de construction, à gauche de l'écran, sélectionner le Plan de face
.
Puis, dans le menu tout en haut de l'écran, sélectionner Insertion/Esquisse
.
Attention à ne pas sélectionner l'Esquisse 3D
.
A l'aide des boutons Rectangle
(ou Ligne
) puis Cotation intelligente
,

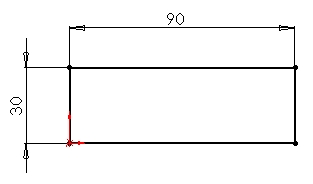

reproduire l'esquisse ci-dessous.
Remarquer la position du repère, placé de préférence au coin inférieur gauche de la pièce.

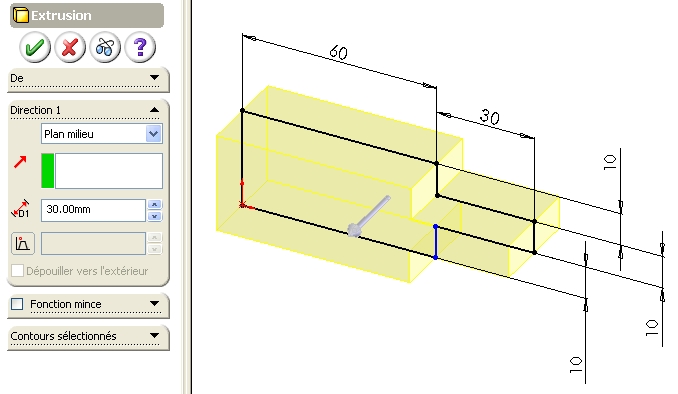

Sélectionner, dans le menu en haut de l'écran, Insertion/Bossage-Base/Extrusion
.
Ensuite, à gauche de l'écran, sélectionner Plan milieu
et indiquer l'épaisseur 30 mm.
Valider.

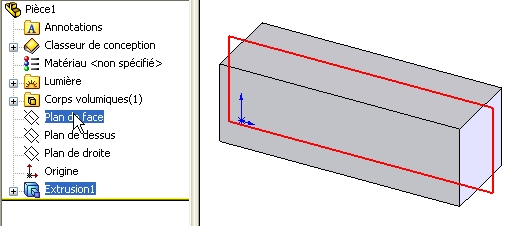

Sélectionner le Plan de face
dans l'arbre de construction,
puisque c'est sur cette face que sera dessinée la nouvelle esquisse.

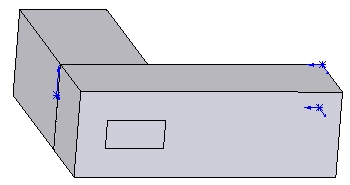

Tourner la pièce de sorte que la face sélectionnée soit parallèle à l'écran.
Plusieurs solutions permettent de tourner la pièce.
Par exemple, sélectionner la Vue de face
.

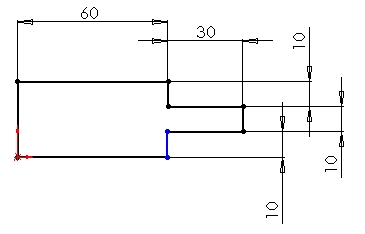

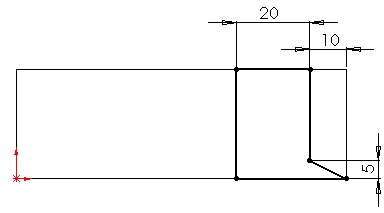

Reproduire l'esquisse ci-dessous.
Comme pour le premier volume, sélectionner Insertion/Enlèvement de matière/Extrusion
.
Attention à bien sélectionner Plan milieu
.

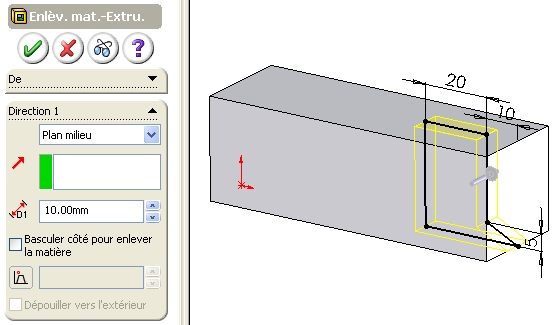

Entrez l'épaisseur 10 mm.

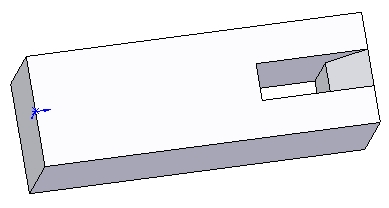

Valider pour obtenir :
La modélisation de la mortaise étant terminée, sauvegarder votre travail.

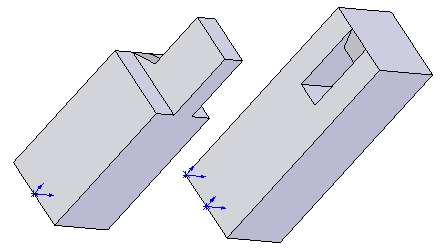

Après avoir dessiné le tenon et la mortaise, il reste maintenant à assembler ces deux pièces.
Démarrer SolidWorks puis sélectionner Fichier/Ouvrir
pour reprendre le dessin de votre tenon. Ouvrir, de la même manière, le dessin de votre mortaise.

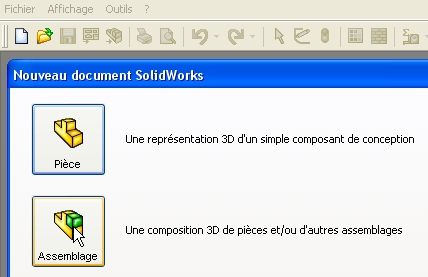

Sélectionner ensuite Fichier/Nouveau/Assemblage
pour commencer un nouvel assemblage.
Dans le menu en haut de l'écran, cliquer sur Fenêtre/Mosaique horizontale
pour faire apparaître

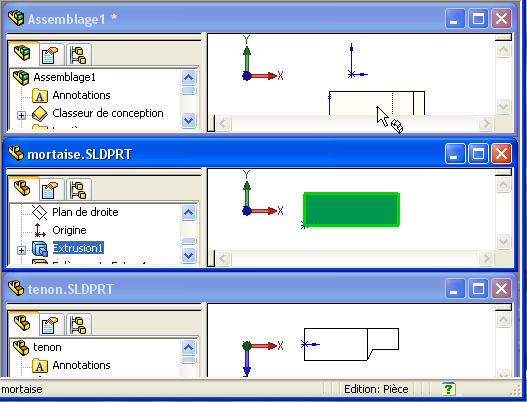

les trois fenêtres contenant vos travaux.
Il vous faut placer vos deux pièces dans l'assemblage. La première pièce que vous placez est fixe, c'est la pièce support. Cliquer sur la mortaise pour la faire glisser dans l'assemblage.
Cliquer ensuite sur le tenon pour le faire glisser dans l'assemblage.
Fermer les fenêres contenant le tenon et la mortaise, devenues inutiles. Agrandir au maximum celle contenant l'assemblage.
Il vous faut maintenant positionner correctement vos pièces. Utiliser les boutons tranlation et rotation.

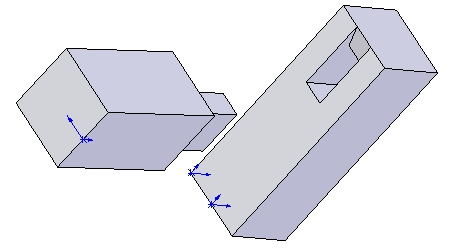

Positionner approximativement le tenon. Remarquer qu'il est impossible de déplacer la mortaise.

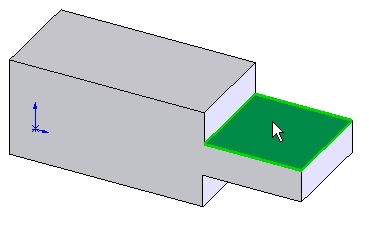

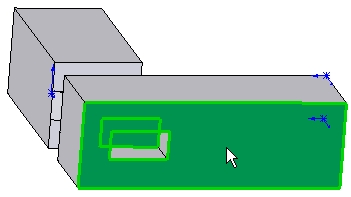

Sélectionner les deux faces en verts.
Pour cela, utiliser la touche Ctrl
du clavier.
Sélectionner la première face puis, tout en appuyant sur la touche Ctrl
, la deuxième face.
Cliquer sur le bouton contrainte.
Puis valider, la contrainte coïncidente étant sélectionnée par défaut.

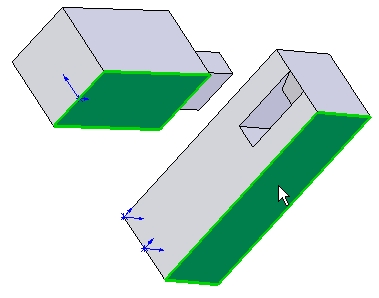

Recommencer avec les deux faces ci-dessous.
Tourner la pièce.
Puis recommencer avec les deux faces ci-dessous.
L'assemblage est maintenant terminé!
