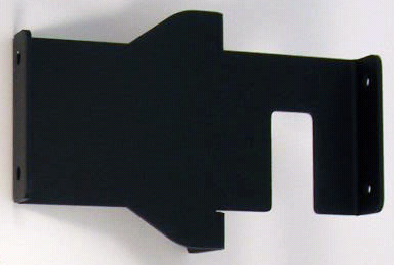

La plaque arrière d'une tourelle de webcam est fabriquée dans de la tôle d'acier S235 de 1,6 mm d'épaisseur, découpée, percée puis pliée. Elle reçoit une couche de peinture noire pour la finition.
Vous allez utiliser le module tôlerie de SolidWorks. Il vous permet de plier ou déplier la pièce au fur et à mesure de sa conception. Les dimensions de la tôle brute nécessaire pour fabriquer la pièce pouuront ainsi être déterminées.

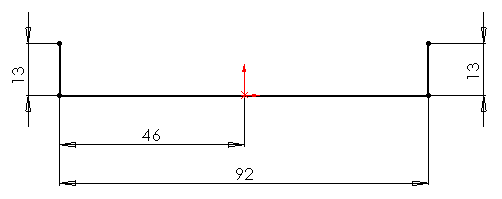

plan de face.

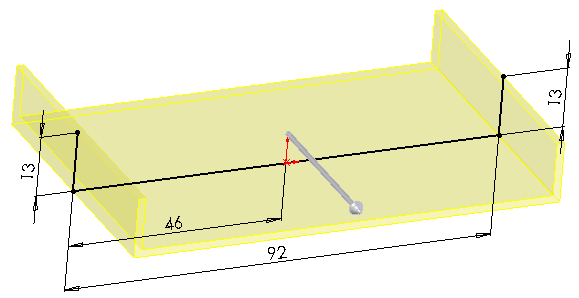

bossage/base extrudé. Attention à créer la matière vers l'intérieur de la pièce, afin que la cote 92 mm corresponde à la dimension extérieure de la pièce.
plan milieupour que le
plan de facesoit le plan de symétrie du volume créé.
Sélectionner la face horizontale visible sur la représentation ci-dessus,
puis aller dans le menu Insertion → Tôlerie → Plis
.

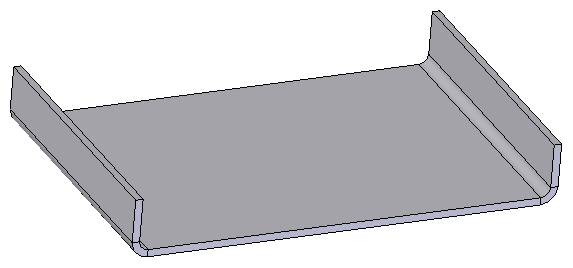

Vérifier le rayon (intérieur) de pliage. Il doit être égal à 2 mm. Valider pour obtenir :
En déplaçant la barre de progression, dans l'arbre de création, vous pouvez plier ou déplier la pièce.

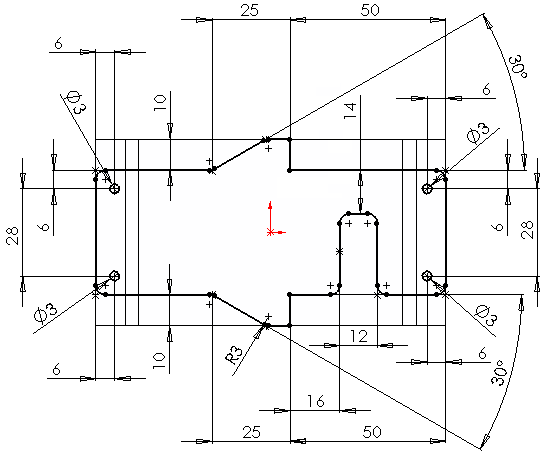

Enlever la matière, vers l'extérieur, puis replier la pièce pour obtenir :

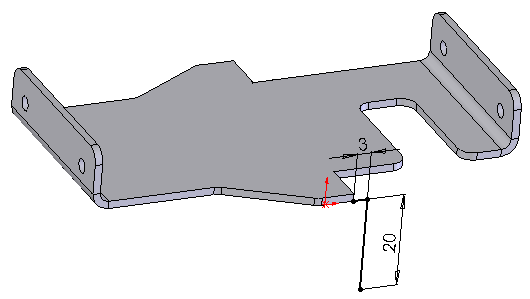

Créer une nouvelle esquisse, comme représentée ci-dessous. Ce profil est constituée de deux segments contigus.
bossage/base extrudé, pour créer de la matière vers l'extérieur de l'esquisse.
Sélectionner le menu Insertion → Tôlerie → Plis

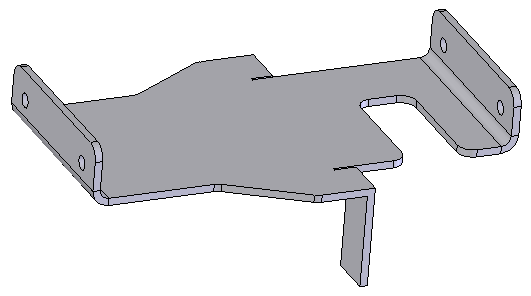

pour pouvoir déplier la pièce,
avec un rayon de pliage de 2 mm.

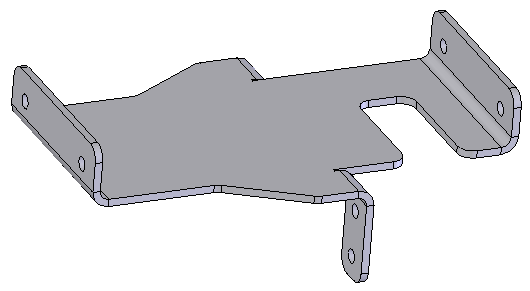

Reproduire la même forme de l'autre coté de la pièce, pour obtenir :

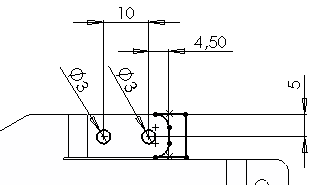

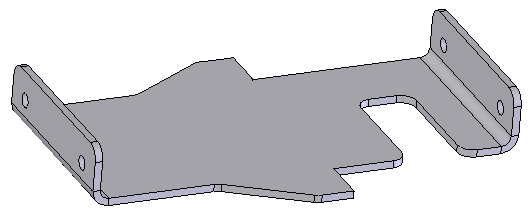

A présent, terminer la pièce en réalisant les 4 trous ø 3 mm manquants, des deux cotés, comme montré ci-dessous, ainsi que les arrondis de rayon 3 mm (distance entre deux trous : 10 mm).

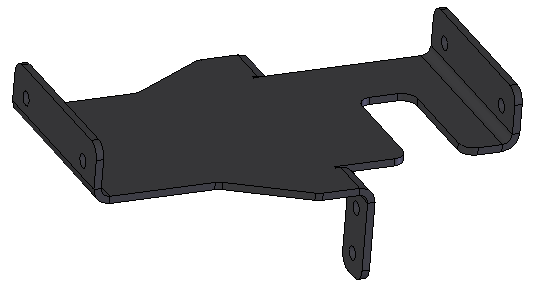

Il ne reste plus qu'à peindre
la pièce en noir :
Quelles sont les dimensions de la tôle brute nécessaires pour réaliser cette pièce?
