INITIATION A CATIA

Introduction

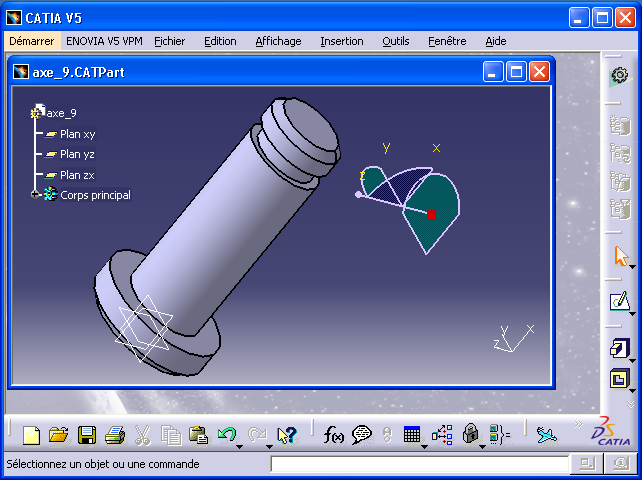

CATIA est un logiciel de CFAO (Conception et Fabrication Assisté par Ordinateur) développé par la société Dassault Systèmes. L'image ci-dessous montre son interface, après avoir démarré la version V5 du logiciel et ouvert une pièce.

On distingue :

• En haut la barre de menu, permettant d'accéder à l'ensemble des commandes.
• Tout autour des barres d'outils avec des icônes, que l'utilisateur adapte à son besoin.
• Au centre la zone graphique avec :
  • A gauche l'arbre des spécifications.
  • Au milieu une vue de la pièce.
  • A droite la boussole.

Le lien axe_9.CATPart permet de télécharger l'exemple ci-dessus. Une fois le fichier ouvert, la pièce peut être manipulée avec la souris pour la visualiser dans la position souhaitée.

• Pour translater la pièce :
  Maintenir enfoncé le bouton central de la souris en la déplaçant.

• Pour tourner la pièce :
  Maintenir enfoncé le bouton central puis appuyer sur le bouton droit de la souris en la déplaçant.

• Pour rapprocher ou éloigner la pièce :
  Après avoir fait tourner la pièce, garder le bouton central enfoncé, relâcher le bouton droit de la souris en la déplaçant.

• Astuces :
  • Un clic avec le bouton central de la souris et le curseur à l'écran devient le point central de la vue.
  • Un clic avec le bouton gauche de la souris sur le trait vertical de l'arbre des spécifications permet de modifier son affichage. Un nouveau clic sur ce même trait fait revenir à l'affichage normal.

Modéliser une pièce

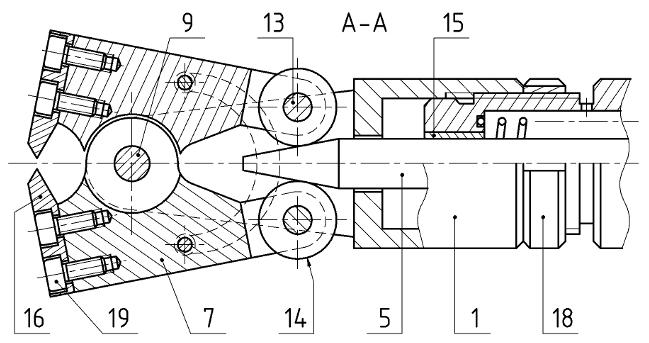

Le dessin d'ensemble partiel ci-dessous représente la partie avant d'une pince coupe-câble. Elle fonctionne à l'énergie pneumatique.

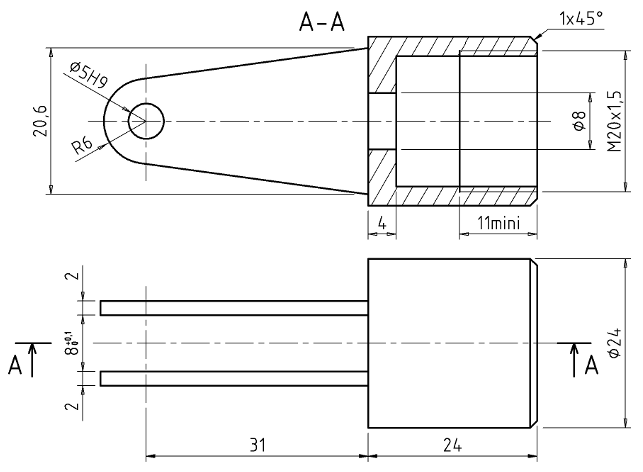

Le dessin de définition ci-dessous est celui du support de mâchoire 1. Afin d'usiner cette pièce sur une machine-outil à commande numérique, il est nécessaire de la modéliser.

Commencer une nouvelle pièce

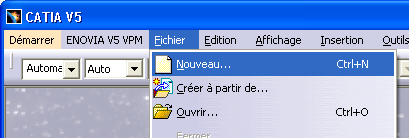

• Sélectionner Fichier/Nouveau.

• Choisir Part pour créer une nouvelle pièce puis valider en cliquant sur le bouton .

• Entrer support_1 comme nom de pièce puis valider.

Créer le premier volume

• Sélectionner le Plan xy dans l'arbre des spécifications .
• Cliquer sur le bouton esquisse .

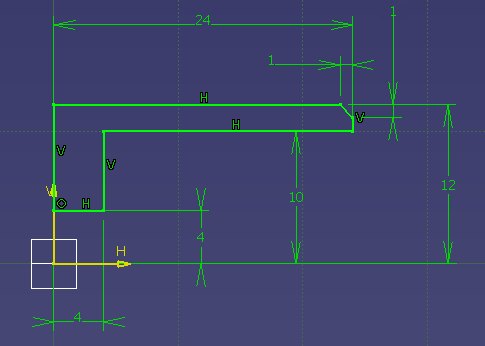

• Reproduire l'esquisse ci-dessous en traçant son contour .
• Placer les contraintes dimensionnelles pour obtenir :

• Sortir de l'esquisse .

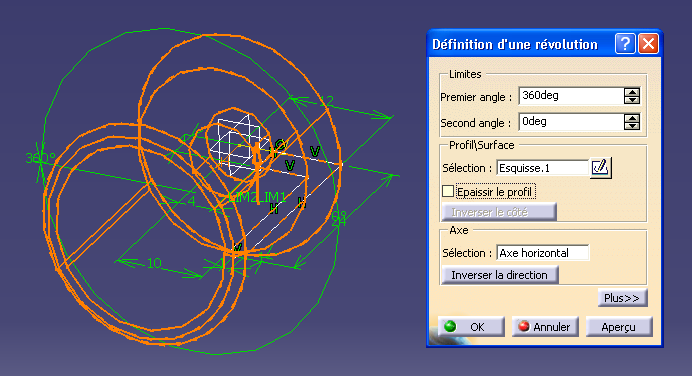

• Créer le volume par une révolution .
• Cliquer sur l'axe horizontal H puis valider.

Créer le deuxième volume

• Sélectionner à nouveau le Plan xy dans l'arbre des spécifications .
• Commencer une nouvelle esquisse sur le plan choisi .

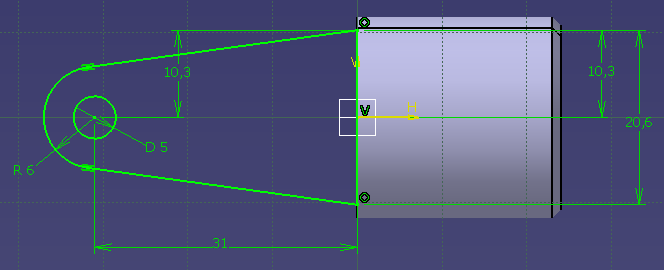

• Reproduire l'esquisse ci-dessous en traçant son contour , le cercle et l'arc de cercle .
• Placer les contraintes dimensionnelles .
• En maintenant enfoncée la touche Ctrl du clavier, sélectionner l'arc de cercle et un des deux segments inclinés, puis définir une contrainte tangentielle .
• Recommencer avec l'autre segment.

• Sortir de l'esquisse .

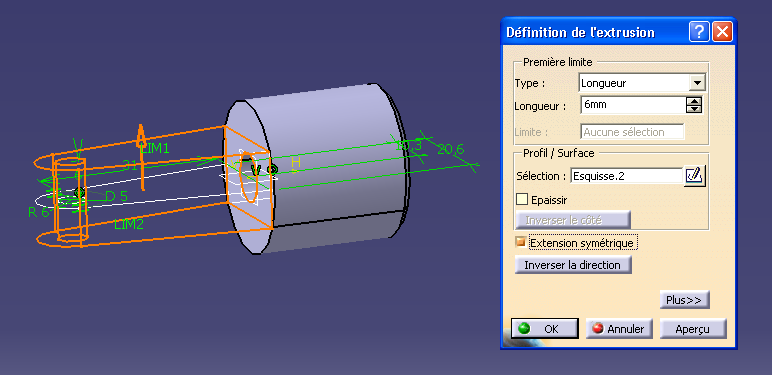

• Créer le volume par une extrusion .
• Cocher la case Extension symétrique.
• Indiquer la Longueur 6 mm puis valider.

Terminer la pièce

• Choisir le Plan xy dans l'arbre des spécifications .
• Cliquer sur le bouton esquisse .

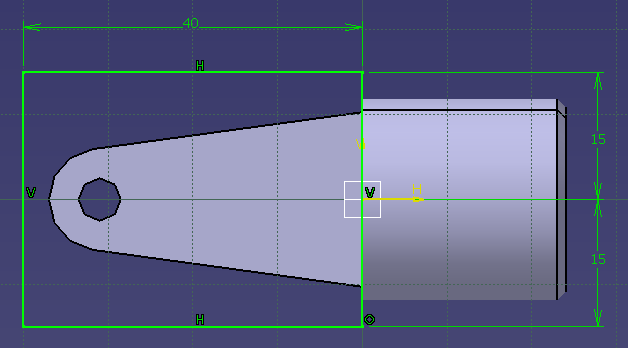

• Reproduire le rectangle ci-dessous.
• Placer les contraintes dimensionnelles pour obtenir :

• Sortir de l'esquisse .

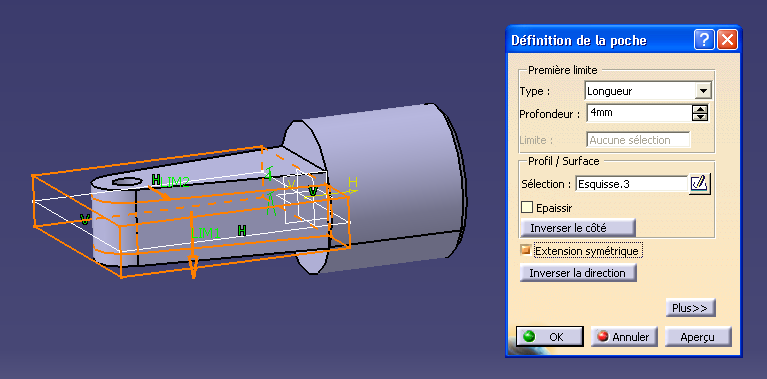

• Enlever du volume par une poche .
• Cocher la case Extension symétrique, indiquer la Profondeur 4 mm puis valider.

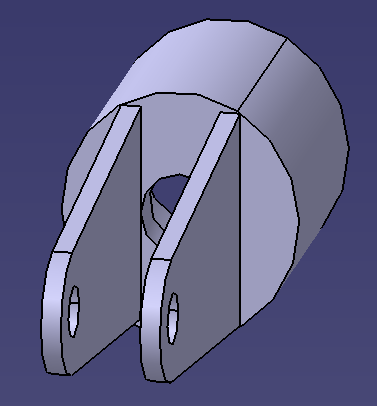

• Sauvegarder le résultat, sous le nom support_1.CATPart :

Modéliser un assemblage

Le but est d'assembler l'axe 9 sur le support de mâchoire 1 de la pince coupe-câble. Cela permet de vérifier que ces pièces sont correctement dimensionnées.

Placer les pièces dans l'assemblage

• Ouvrir avec le menu Fichier/Ouvrir, si ce n'est déjà fait :
  • L'exemple axe_9.CATPart, proposé dans l'introduction.
  • La pièce support_1.CATPart, modélisée selon les étapes décrites ci-dessus.
• Sélectionner Fichier/Nouveau, choisir Product pour créer un nouvel assemblage. Valider en cliquant sur le bouton .

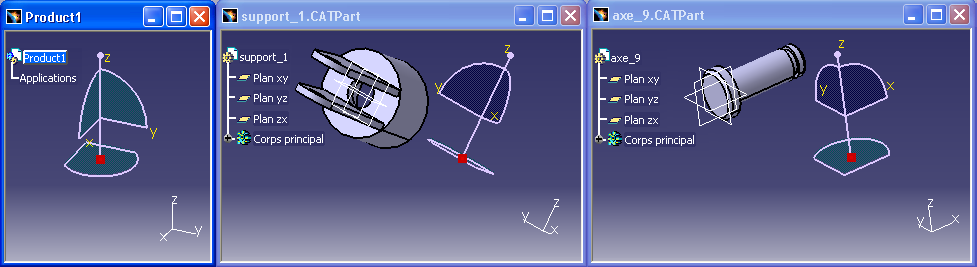

• Sélectionner Fenêtre/Mosaïque verticale pour faire apparaître les trois fenêtres.

• Cliquer sur le texte support_1, dans l'arbre des spécifications, pour le faire glisser sur le texte Product1, de la fenêtre d'assemblage à gauche. Recommencer avec le texte axe_9, de sorte ques les deux pièces soient placées dans l'assemblage.

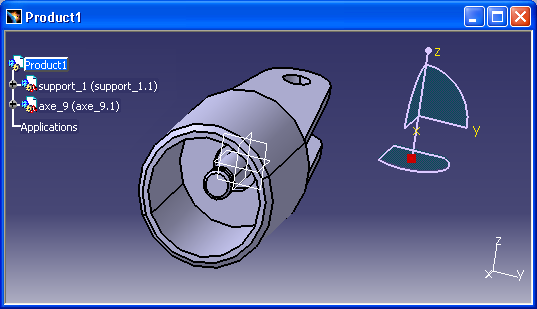

Positionner les pièces

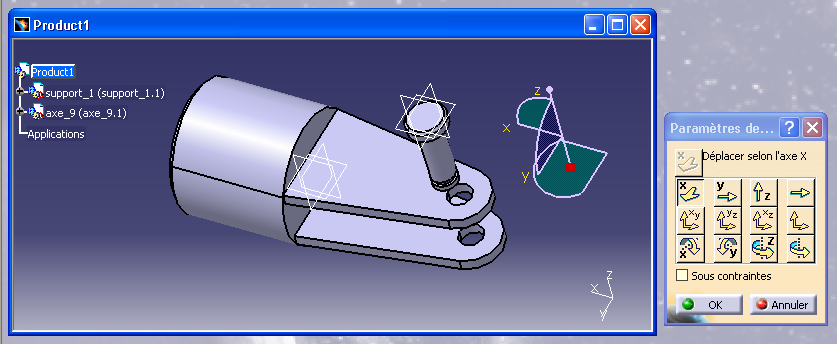

• Positionner les pièces l'une par rapport à l'autre, de manière approximative, avec la fonction manipulation .

• Placer deux contraintes :
  • La coaxialité entre l'axe et le trou avec la fonction coïncidence .
  • Le contact entre les deux surfaces planes avec la fonction contact .

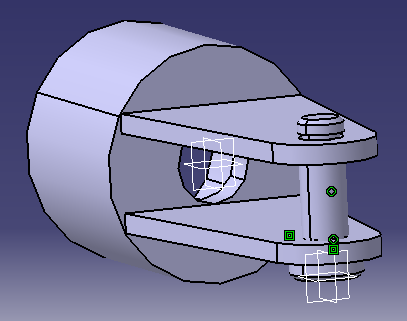

• Faire une mise à jour complète :
  • En appuyant simultanément sur les touches Ctrl et u du clavier.
  • Ou en cliquant sur l'icône .
• Sauvegarder le résultat :
