MINI ETAU

Modélisation volumique

Modélisation des pièces

• A l'aide du logiciel SolidWorks, modéliser toutes les pièces sauf celles repérées 8, 9 et 10 à télécharger. Prendre, pour les dimensions des pièces, les cotes nominales indiquées sur les dessins de définition.

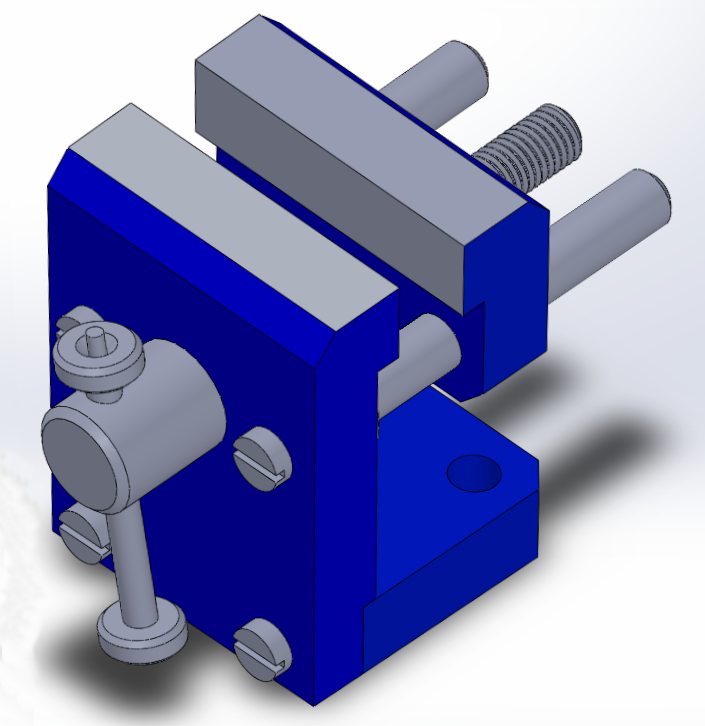

• Affecter une même couleur aux surfaces non fonctionnelles des pièces, comme le montre la photographie à gauche ou le modèle volumique à droite.

Modélisation de l'assemblage

1. Elaborer trois assemblages distincts comportant :
   • Les pièces 1, 3, 4 (x2) et 10 (x4).
   • Les pièces 6 et 7 (x2).
   • Les pièces 5 et 9.
2. Créer l'assemblage final de l'ensemble incorporant :
   • Les trois assemblages venant d'être créés.
   • Et les deux pièces manquantes 2 et 8.
3. Réaliser une capture d'écran du modèle volumique dans la même position que celle de la photographie.
