MOTO-REDUCTEUR

Câblage

Mise en situation

Le but est d'étudier le moteur électrique et d'en simuler le fonctionnement.

Hypothèses et données

• Le moto-réducteur est équipé d'un moteur asynchrone triphasé à cage d'écureuil. Ce type de moteur comporte une boîte à six bornes et des barrettes pour un couplage étoile ou triangle.
• Vitesse de rotation de l’arbre 2 : N₂ = 1470 tr/min

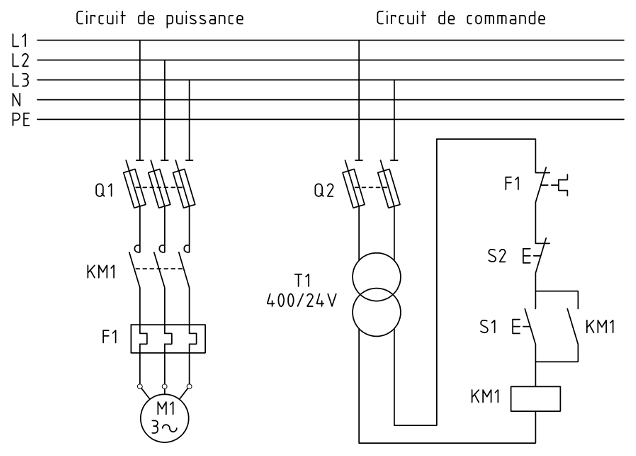

• Schéma du câblage :

Travail demandé

Questions générales

1. Quel sont les avantages et les inconvénients du courant alternatif par rapport au courant continu?
2. Quel est l'intérêt du courant alternatif triphasé par rapport au courant alternatif monophasé?
3. Combien de conducteurs relient le moteur électrique? Quels noms portent ces conducteurs?
4. Quelles sont les fréquences des réseaux d'alimentation en Europe et aux États-Unis?
5. En Europe, quelles sont les vitesses de rotation, en tr/min, du champ tournant du moteur électrique, selon le nombre de paires de pôles?
6. Combien de paires de pôles par phase comporte ce moteur, compte tenu du léger glissement?
7. Calculer le glissement du moteur en %.
8. Pour une tension efficace entre phase et neutre de 230 V, quelle est la tension efficace entre deux phases?
9. Quels sont les points forts et les faiblesses du moteur asynchrone triphasé à cage d'écureuil?
10. Pour ce type de moteur, quelle différence y a-t-il entre un couplage étoile et un couplage triangle?
11. Concernant le câblage schématisé ci-dessus, que se passe-t-il :
    • Si on appuie sur le bouton poussoir S1?
    • Si on relâche le bouton poussoir S1?
    • Si on appuie sur le bouton poussoir S2?
    • Si on appuie simultanément sur les boutons poussoir S1 et S2?
    Proposer un chronogramme pour répondre à ces questions.
12. Compléter le tableau du document ci-joint, avec les termes suivants : Bouton poussoir à fermeture - Contacteur - Contact associé au relais thermique - Contacts associés au contacteur - Moteur asynchrone triphasé à cage d'écureuil - Relais thermique - Sectionneur porte-fusibles - Transformateur

Test de câblage électrique

A l'aide de la mallette, simuler la commande du moteur avec les boutons marche et arrêt.

• Le moteur à courant continu à aimant permanent remplace le moteur asynchrone triphasé.
• Les tensions d'alimentation des parties commande et puissance sont identiques.
• Réalisez le circuit de commande avec les câbles verts et le circuit de puissance avec les câbles rouges.

Le câblage ayant été vérifié par le professeur, le modifier pour obtenir une mémoire à marche prioritaire.
