VERIN PNEUMATIQUE A DOUBLE EFFET
ETUDE DE CONCEPTION

Mise en situation

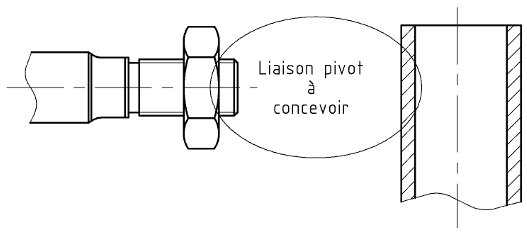

Dans une usine, on souhaite utiliser ce vérin sur une machine pour remplacer la régulation manuelle d'un débit par une régulation automatique. L'implantation du vérin sur la machine nécessite de réaliser une liaison pivot entre l'extrémité de la tige du vérin et l'extrémité du levier sur lequel elle agit.

On demande de concevoir une pièce :

• Qui se fixe, à l'aide d'une vis ou d'un boulon, sur le levier en forme de tube.
• Qui réalise la liaison pivot avec une chape de tige.

Hypothèses et données

• Le tube servant de levier est de diamètre extérieur 34 mm et de diamètre intérieur 26 mm. Il peut être coupé ou allongé à la longueur voulue. Aucune pièce ne peut être soudée dessus.
• L'axe de la tige du vérin et celui du tube servant de levier sont dans le même plan.
• L'axe de la liaison pivot est perpendiculaire à ce plan.
• L'angle entre l'axe de la tige du vérin et celui du tube servant de levier varie de 70° à 110° au cours du fonctionnement.
• La distance entre l'extrémité de la tige du vérin et l'axe du tube servant de levier importe peu. Elle est toutefois limitée à 100 mm.
• La solution proposée doit être démontable.

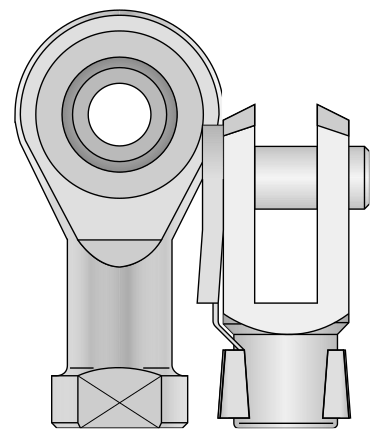

• On pourra utiliser une chape de tige choisie dans l'extrait de catalogue.

Etude demandée

Réaliser un modèle volumique de la pièce ou des pièces à concevoir.
